简单（浙江扬修自控设备有限公司）介绍下零摩擦伸缩球球阀的结构与工作原理

一、产品概述：

   零摩擦伸缩球球阀开启或关闭阀门过程中球体密封面与阀座密封面脱离，球体完全悬空于阀体内腔，球体运动时与阀体阀座密封面完全没有摩擦，达到零磨损效果。本阀的核心密封件异形球体结构独特合理，球体顶端顺着介质流动方向开有豁口，使球体具备开、合功能，在球体豁口间装有支撑楔块及4连杆等组合件，组合件与阀杆底端连接并与球体组成一个整体，在阀杆做升、降运动时，阀杆带动下端的组件共同促使球体闭合或撑开，组合部件可以调节球体的体积变大或变小，对阀门的密封具有补偿功能，使阀门密封性能更可靠。同时，在紧急状态下需要紧急切断时可以实施强制密封。

二、产品特点：

1、因为密封球体在旋转过程中与阀座密封基本完全脱离，没有摩擦，不但开、关也变得轻便，因不会擦伤密封面，使用寿命更长。

2、快速切断、微磨损、扭矩小、密封有补偿。

三、操作方法：

当阀门处于开启状态时（这时手柄与管道同一方向），要关闭本阀门，请按以下步骤操作：

1、将手柄顺时针旋转至支架导槽孔的竖槽孔部位，

2、顺时针旋转手轮直至转不动时，这时，球体已撑开，阀门处于密封状态。

当阀门处于关闭状态时：（这时手柄与管道垂直），要开启本阀门，请按以下步骤操作：

1、逆时针旋转手轮，手柄升到支架导槽孔横槽孔位置，这时，球体闭合同时脱离阀座密封面。

2、推动手柄逆时针方向旋转90°，这时手柄与管道同一方向，阀门开启。

注意：零摩擦伸缩球球阀的扭矩较小，不需要借用其他辅助工具进行开关，否则可能对阀门造成破坏！只有在需要紧急切断时才可以使用辅助工具进行开关操作。

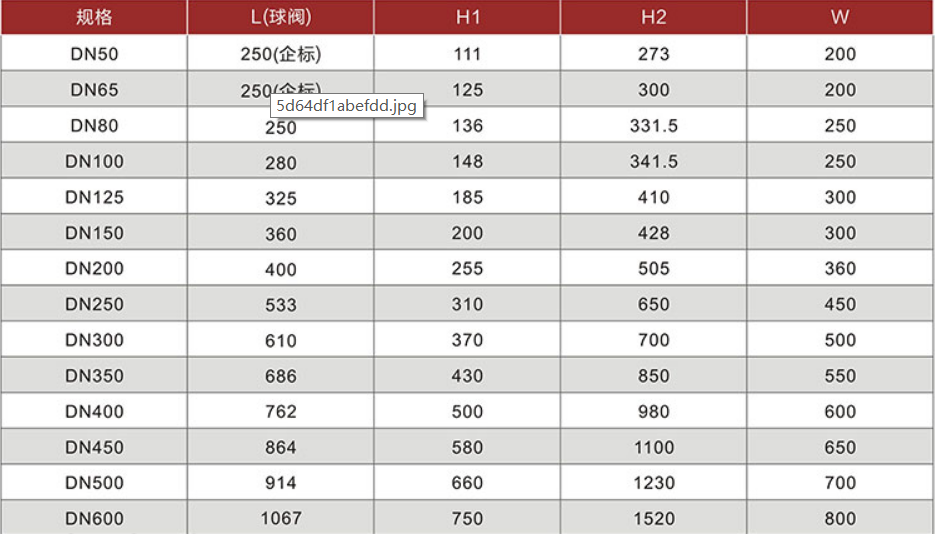

四、连接尺寸：

（浙江扬修自控设备有限公司出品）
