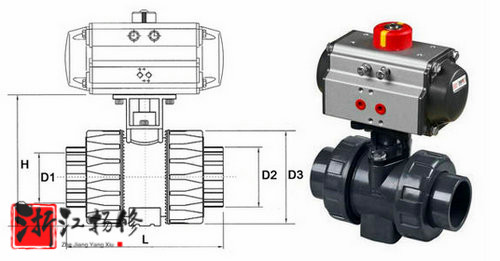

​气动UPVC球阀的结构与工作原理

作者:浙江扬修 发布日期:2020-07-06 08:34:53 关注次数:

简单(浙江扬修自控设备有限公司)介绍下气动UPVC球阀的结构与工作原理

气动UPVC球阀工作原理:

气动UPVC球阀(双由令式)启闭件为圆形球芯,是一种应用于含有各种腐蚀性管道流体介质的防腐塑料球阀,阀体采用UPVC(CPVC)注塑件组装成型,具有超强的耐腐蚀性能。UPVC气动球阀通过气源压力来控制阀门启闭,从工作效率上来说,减少了所需的人力及时间,大大提高了作业量。气动塑料球阀所使用的介质温度一般不宜过高,根据材质的温度可在-40℃-180℃之间,且工作压力不超过1.6mpa,对于含有硬质颗粒液体的管道也不适宜选用气动塑料球阀,以防划伤球表面或密封面从而产生泄露等。

气动UPVC球阀特点:

1,气动双由令球阀独特连接方式特别便于安装及拆卸,维护简单易行。
2,利用气动执行器气源压力控制阀门,不仅省时省力,还提高了球阀使用的安全性。
3,气动塑料球阀本体重量轻,转动灵活、使用方便,配套简单、流通能力大;
4,气动双由令球阀材料卫生无毒,符合卫生标准,耐磨损,耐腐蚀性强,使得其用途更加广泛。

  • 阀门型号:Q611S

  • 通径规格:DN15~DN100

  • 结构形式:浮动直通式

  • 阀体材质:UPVC、CPVC、PP、PVDF

  • 公称压力:PN1.0MPa

  • 适用温度:-40℃-180℃

  • 应用范围:一般纯水和生饮水、酸碱、化学溶济、腐蚀性液体

  • 产品特点:重量轻,耐腐蚀性强,泄漏点少,强度高,装拆方便


气动UPVC球阀技术参数:

公称通径DN15~DN100(mm)
压力范围1.0mpa-1.6mpa
连接方式双由令活接、法兰连接
工作温度-40~180℃ 【环境温度:标准型:-20~80℃】
阀体材质UPVC、CPVC、PP、PVDF
驱动方式压缩空气4~7bar(可带手动装置)
作用形式单作用弹簧复位(常开、常闭)、双作用(气开气关)
适用介质水、污水、气体、酸碱、食品化学溶济、腐蚀性化学液体
控制方式开关型(开关切断控制)、调节行(阀门定位器4-20mA信号精准调节)


气动UPVC球阀作用原理:

气动UPVC球阀的气动执行器可分为双作用式和单作用式,一般如果要用来调节介质流量控制,都选用双作用气动执行装置。其中单作用执行器具有弹簧复位的功能,可分为常闭型和常开型,即阀门处于开启或关闭的位置,当失去气源或发生紧急故障时,阀门自动归位到开启或关闭的状态,可使用在输送可燃气体或可燃液体的危险工况当中。

浙江扬修自控设备有限公司出品
