Q671F气动意大利式碳钢薄型球阀

作者:浙江扬修 发布日期:2020-09-22 21:46:40 关注次数:

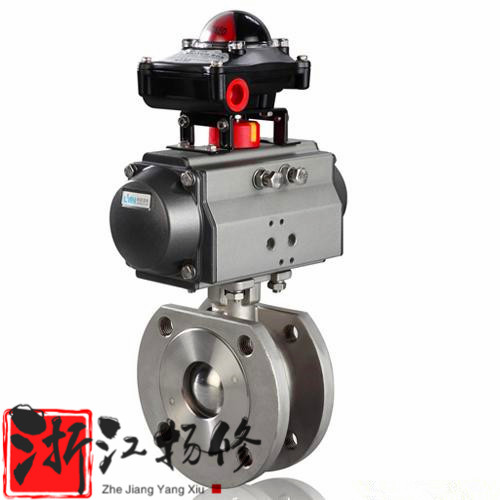

Q671F气动意大利式碳钢薄型球阀

产品概述

     薄型不锈钢气动球阀在管道上主要用于切断、分配和改变介质流动方向的作用,设计成 V 形开口的球阀还具有良好的流量调节功能。

     Q671F薄型气动球阀不仅结构简单、密封性能好,而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小,并且驱动力矩小,操作简便、易实现快速启闭,是近十几年来发展最快的阀门品种之一。


     特别是在美、日、德、法、意、西、英等工业发达国家,球阀的使用非常广泛,使用品种和数量仍在继续扩大,并向高温、高压、大口经、高密封性、长寿命、优良的调节性能以及一阀多功能方向发展,其可靠性及其他性能指标均达到较高水平,并已部分取代闸阀、截止阀、调节阀。


     Q671F气动意大利式碳钢薄型球阀是可采用新型系列GT型及AT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀。


    球芯通道形状有V形及O形,流体阻力小,是所有阀类中流体阻力zui小的一种。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点,可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。


    用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

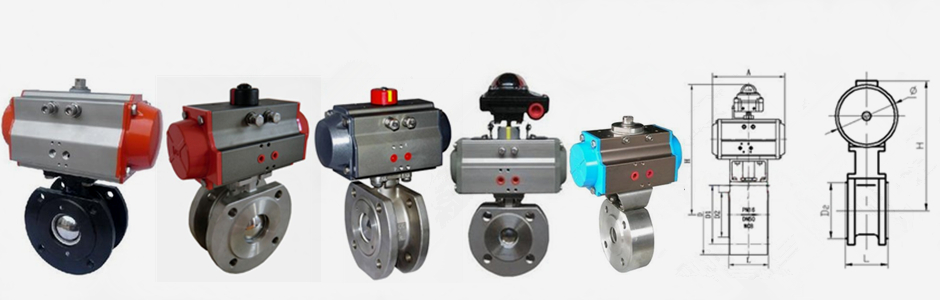

Q671F气动意大利式碳钢薄型球阀结构图



Q671F/Q671PPL气动薄型球阀主要外形和连接尺寸

通径DN

d

L

D

K

D1

n-Md

f

H

W

mm

in

10

3/8″

10

32

85

60

38

4-M12

2

165

104

15

1/2″

14

35

90

65

46

4-M12

2

180

140

20

3/4″

19

38

100

75

56

4-M12

2

185

140

25

1″

24

42

110

85

65

4-M12

2

190

140

32

1 1/4″

29

50

130

100

76

4-M16

3

205

164

40

1 1/2″

38

60

145

110

84

4-M16

3

220

164

50

2″

48

70

160

125

99

4-M16

3

255

190

65

2 1/2″

64

95

180

145

118

8-M16

3

280

210

80

3″

76

118

195

160

132

8-M16

3

330

247

100

4″

95

140

215

180

156

8-M20

3

370

276

125

5″

118

195

245

210

184

8-M24

3

460

348

150

6″

150

260

280

240

211

8-M24

3

540

378

200

8″

200

350

335

295

274

8-M24

3

670

432


法兰标准:JB亦可按GB9113、ANSI B16.5 JIS B2212

Q671F气动意大利式薄型球阀主要零部件

公称通径DN(mm)

15~150

公称压力PN(MPa)

1.6~6.4

公称压力

Ps(MPa)

强度试验

2.4~9.6

密封试验

1.76~7.0

材料代号

C

P

R

主要
零件

阀体

WCB

ZG1Cr18Ni9Ti

ZGOCr18Ni12Mo2Ti

球杆

2Cr13

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

增强聚四氟乙炔烯  对位聚苯

填料

聚四氟乙烯  柔性石墨

适用
工况

适用介质

水,蒸汽,油品

硝酸类

醋酸类

适用温度

-28~250℃

执行器

型号

GT系列、SW系列, BRAY系列

气源压力

0.4~0.7MPa

(浙江扬修自控设备有限公司出品)
