关于气动波纹管调节阀的定义：简称调节阀，是气动调节阀的一种，它是能调节和控制流量等，性能可靠，应用相对比较广泛。
    气动波纹管调节阀都有哪些特点，弄清楚它更多的特点，才方便大家进行选型和使用哦。下面浙江扬修技术君给大家梳理一下相关的知识吧：
    气动波纹管调节阀着重注意的部位是阀芯和阀座，如果气动波纹管调节阀中存在高压差 ，则对阀芯和阀座有一定的要求。

一、气动波纹管调节阀阀芯和阀座的高压差要求如下：

 1.如果气动波纹管调节阀是高压小流量的，则应考虑高压和高压差引起的一些问题，如执行机构是否有足够的输出力，零件的强度是否足够，高压密封。而很关键的问题，则是阀芯和阀座材质及加工方面的问题。

 2.必须有效避免空气调节阀空化，降低电压降，解决很大允许差压。
二、气动波纹管调节阀的阀芯采用压力平衡结构：

    波纹管密封套筒气动控制阀采用套筒导向，压力平衡阀芯，适用于压差大的场合。用平衡密封圈代替上高压闸阀，将传统的双座套筒阀结构改为单座套筒结构。这些改进进一步提高了套筒调节阀的泄漏水平。采用瓦楞管和填料双密封阀盖，消除介质泄漏的可能性。这种调节阀适用于有毒或贵重介质的流量和压力控制。阀芯采用压力平衡结构，启闭力小，高压差的工况可以通过小的执行器推力来控制。密封性能好，允许压差大。

气动波纹管调节阀工作原理：

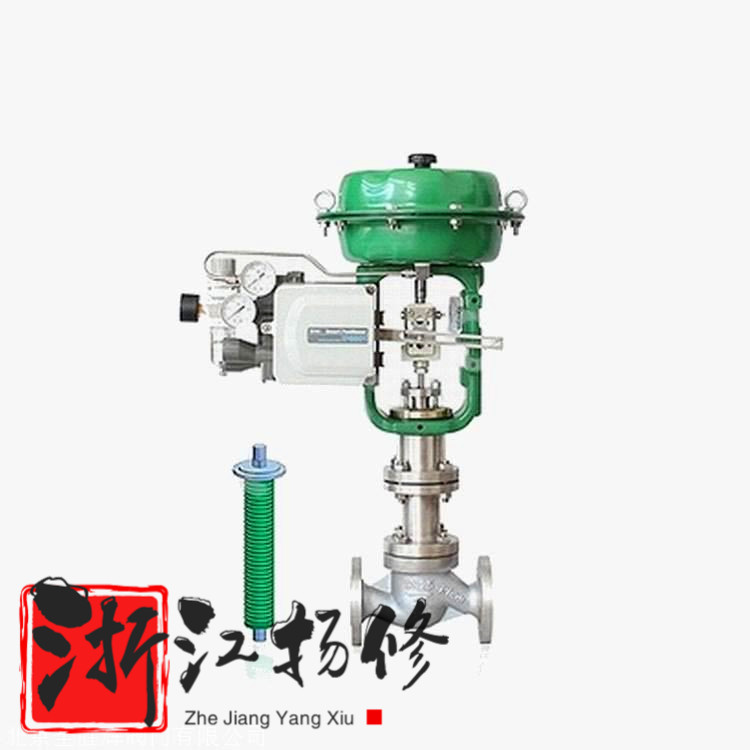

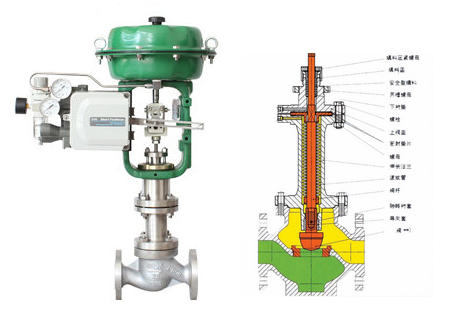

    气动波纹管调节阀由多弹簧气动薄膜执行器及波纹管密封调节阀阀体组成，阀盖处采用波纹管加填料双重密封，从根本上杜绝了介质外漏的可能性，适用于极素养、易燃易爆易挥发，及有毒或者珍贵介质的流量压力控制，也可用于真空场合。



气动波纹管调节阀特点：
    气动波纹管密封调节阀就是在密封元件外面加了一层保护膜，防止带腐蚀性的介质直接接触密封元件，而且在介质压力增大时，波纹管随之伸长，降低介质对密封面造成冲击，在腐蚀性很强的介质工况下，还可以采用双波纹管结构密封。

• 阀门型号：ZJHB




• 通径规格：DN25～DN300mm




• 结构形式：单座、笼式导向型、套筒平衡式阀芯




• 阀体材质：铸钢（WCB）、不锈钢（304、316、316L）




• 公称压力：PN16、PN40、PN64




• 适用温度：波纹管密封型-40～+350℃




• 应用范围：易燃易爆易挥发，及有毒或者珍贵介质




• 产品特点：杜绝介质外漏、密封性能好、使用寿命长

气动波纹管调节阀参数：

组件

气动波纹管调节阀执行器：

 作用

 附件

（浙江扬修自控设备有限公司出品）
