压力波动预止阀工作原理

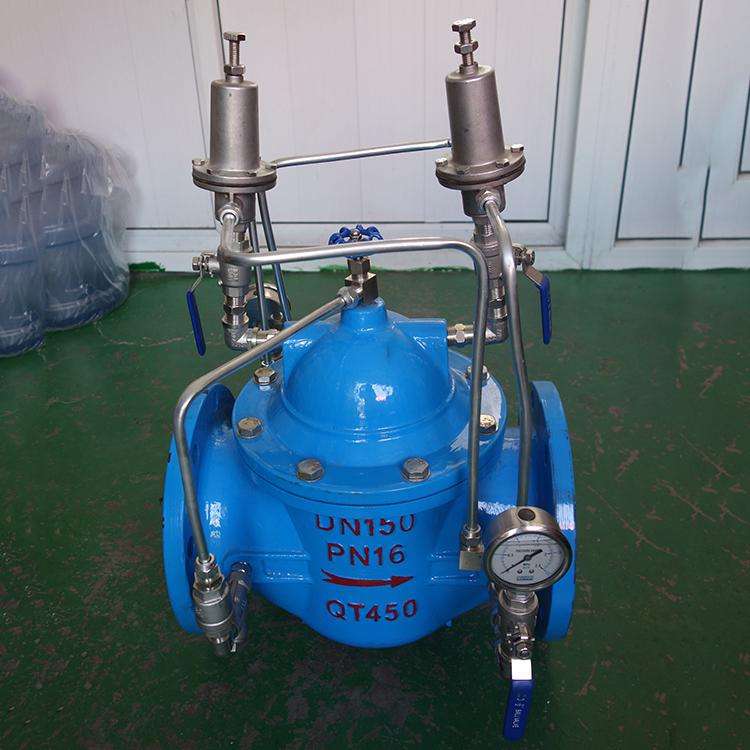

压力波动预止阀是一种液压自动控制阀。压力波动预止阀的设计是为了在泵因打开、关闭或断电而停止时，减少管道系统中的压力波动，从而保护水泵网络系统。压力波动预止阀是先导控制、液压驱动的隔膜控制阀，有方形阀体和y型阀体两种。阀门的开关由阀门两端的压差驱动。上控制室根据双向控制原理运行，并通过调节先导阀和泄压先导阀来控制主阀的动作。下控制室通过固定小孔与下游压力相连，关闭时起到缓冲作用。

遇到突然的停泵，水流会因为惯性作用让水柱产生分离，从而下降系统压力，然后分离的水柱在合在一起。两股分离的水流因为剧烈碰撞会产生很高的合并水锤，之前会有很大的压力波动，压力波动预止阀的低压泄压导阀可先感应到期初的这种压力下降，之后会先开启主阀，紧随其后来的水流高压使主阀打开，泄放系统压力会升高，使用了压力波动预止阀就会防止产生水锤现象。压导阀感应到压力升高，也会开启主阀，并且让主阀保持开启状态，液压或机械的流量控制器会限制阀门的开启，压力波动预止阀能有效的控制压力波动，并让主阀能及时的关闭不用额外再损失系统压力，当系统的高压降低至设定值时，高泄压导阀就会关闭，主阀也会随之关闭，当主阀关闭，系统的压力会恢复到正常情况。高压、低压泄压导阀上面装的都有调节螺丝，可以分别设定高低压泄压值，由针阀控制主阀的关闭速度。

（浙江扬修自控设备有限公司出品）
