各类常见闸阀|截止阀|蝶阀的用途及特点介绍

作者:浙江扬修 发布日期:2020-09-01 14:37:52 关注次数:

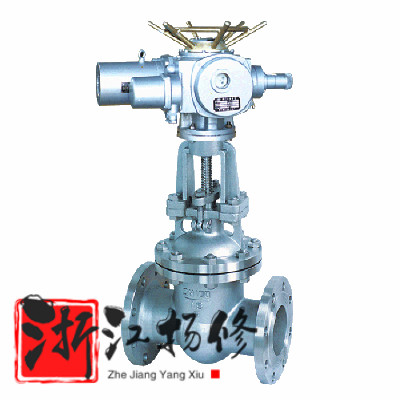

一、闸阀

  用途:

  是一种最常用的启闭阀,利用闸板(即启闭件,在闸阀中启闭件称为闸板或闸门,阀座称为闸板座或闸门座)来接通(全开)和截断(全关)管路中的介质。它不允许作为节流用,使用中应避免将闸板微量开启,因高速流动的介质的冲蚀会加速密封面的损坏。闸板在垂直于闸门座通道中心线的平面作升降运动,象闸门一样截断管路中的介质,故称作闸阀。

   特点:

  1、流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。

  2、启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方   向相垂直。

  3、高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。

  4、水锤现象不易产生。原因是关闭时间长。

  5、介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。

  6、结构长度(系壳体两连接端面之间的距离)较小。

  7、密封面易磨损,影响使用寿命。启闭时,闸板与阀座两个密封面相互摩擦滑动,要介质压力作用下易产生擦伤磨损,影响密封性能,缩短使用寿命。

  8、价格较贵。接触密封面较多,加工较复杂,特别是闸板座上的密封面不易加工,而且零件较多。

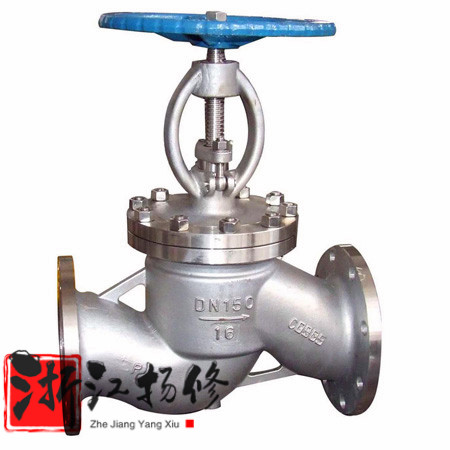

二、截止阀

  用途:

  截止阀是利用阀瓣(截止阀的关闭件叫阀瓣)沿着瓣座(阀座)通道的中心线移动,来控制管路启闭的一种闭路阀。截止阀一般适用于各种压力及各种温度条件下,在规定的标准范围内,输送液体和气体介质,但不适用于输送含有固体沉淀或析出晶体的液体。在低压管路中截止阀也可用来调节管路中介质的流量。由于受到结构的限制,截止阀的公称通径在250mm以下。若是在介质压力较高和流速较大的管路上,其密封面会很快磨损。因此需调节流量时,必须用节流阀。


  特点:

  1、密封面的磨损和擦伤不严重,因此工作较可靠,使用寿命长。

  2、密封面面积较小,结构较简单,制造密封面所需工时和密封圈所需贵重材料均较闸阀少。

  3、启闭时,阀瓣行程小,因而截止阀高度小。操作方便。

  4、利用螺纹移动阀瓣,不会发生突然启闭现象,就不易发生“水锤”现象。

  5、启闭力矩大启闭较费力。关闭时,阀瓣运动方向与介质运动压力作用方向相反,必须克服介质的作用力,故启闭力矩大,因此,影响大通径截止阀的应用。

  6、流动阻力较大。在各类截断阀中截止阀的流动阻力最大。(介质通道比较曲折)

  7、结构较复杂。

  8、介质流动方向单向。应保证介质从下向上流动,所以介质必须单方向流动。

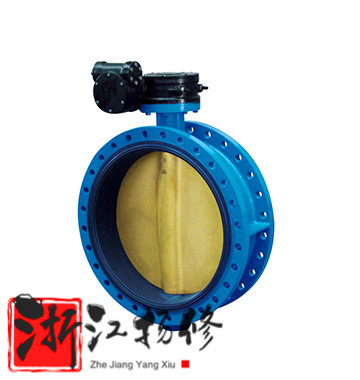

三、蝶阀

  用途:

  蝶阀是用圆盘式(又称蝶板)的启闭件转动 90°或90°左右来开启和关闭通道的旋转阀。蝶阀阀瓣的运动带有擦拭性,故大多数蝶阀可用于带悬浮固体颗粒的介质。

  常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。


  特点:

  1、外形尺寸小,其长度很短,结构简单,重量轻。

  2、操作方便,启闭迅速,开闭只需旋转阀瓣90°

  3、密封性和调节性能良好,由于采用橡胶作密封圈,压缩与回弹性好(即不会硬化),所以密封性好。阀瓣在开启15°~70°之间,能进行灵敏的流量控制。

  4、操作力矩和流体阻力小。据测量,蝶阀流体阻力小于除球阀外的其他类型阀门。

  5、由于密封材质的限制,蝶阀的使用压力和工作温度范围较小。

(浙江扬修自控设备有限公司出品)
