气动衬胶蝶阀工作原理：
气动衬胶蝶阀启闭件为蝶板，是指通过高温的方式将橡胶与蝶阀中的阀体硫化成一体，通过气动执行器驱动旋转90度开关的一种气动蝶阀。按连接方式一般分为法兰式与对夹式，并可根据不同工况的使用要求选择不同性能的密封结构（全衬胶蝶阀、半衬胶蝶阀），以满足在不一样的应用场所下保证气动衬胶蝶阀能够正常的使用。气动衬胶蝶阀不仅具有防腐、耐磨、无毒、防霉等特点，并且有极佳的密封性能，随着化学防腐蚀合成橡胶在蝶阀上的应用， 衬胶气动蝶阀的使用量也一直在不断的提升。

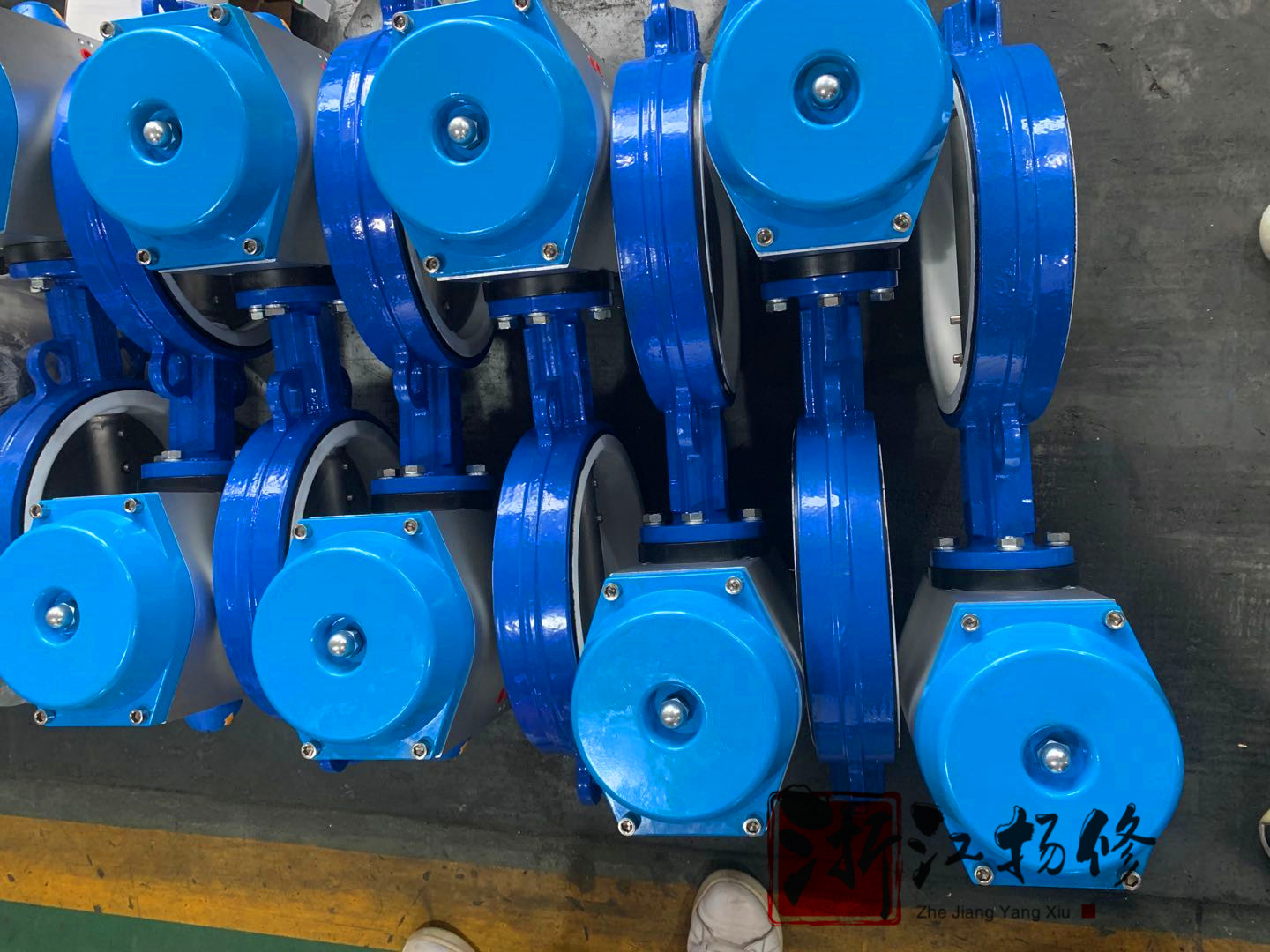

气动对夹式衬胶蝶阀
气动衬胶蝶阀 应用范围：
衬胶气动蝶阀适用于各种不同类型工业管道中液体和气体（包括蒸气）等介质的输送，以及弱腐蚀性流体介质的使用工况当中，做开关两位控制或介质流量大小调节。工作温度一般不超过180℃，公称压力≤1.6MPa，广泛应用于食品、医药、化工、石油、电力、轻纺、造纸等场所。
气动衬胶蝶阀特点：
1、采用衬胶无销，保证了介质与金属完全隔离，提高了产品的可靠性。
2、密封面耐磨性好(橡胶耐磨性是铜的七倍)。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、橡胶材料无任何毒性，并且抗菌、抗霉，产品价格是不锈钢阀门的三分之一。
阀门型号：D671J,D641J
通径规格：DN50～DN1200
结构形式：中线式
阀体材质：球墨铸铁、铸钢WCB、不锈钢304、316
公称压力：PN6、PN10、PN16
适用温度：-40℃～150℃
应用范围：气体、水、油品、腐蚀性介质等
产品特点：具有防腐、耐磨、无毒、防霉等特点，有极佳的密封性能
气动衬胶蝶阀技术参数：
| 公称通径 | DN50～DN1200(mm) |
| 压力等级 | PN0.6、1.0、1.6MPa |
| 连接方式 | 对夹式、法兰连接 |
| 驱动方式 | 气动控制（气源驱动,压缩空气） |
| 适用温度 | 各种橡胶：-20℃～150℃ |
| 泄露量 | 符合标准（可达零泄露） |
| 密封结构 | 半衬胶密封、全衬胶密封 |
| 工作场合 | 水、气体、油品及弱腐蚀性流体等(常温常压场合) |
| 控制方式 | 开关两位模式（气开气关），调节型（4～20mA模拟量信号控制） |

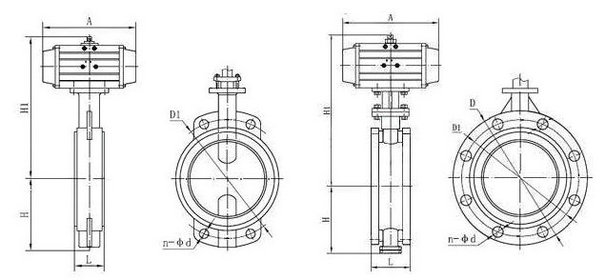

气动衬胶蝶阀标准规范： 设计制造标准：GB/T 12238-2008 结构长度标准：GB/T 12221-2005 连接法兰标准：GB/T 9113 压力温度等级：GB/T 12224-2005 试验检验标准：GB/T 13927-2008 气动衬胶蝶阀零件材料： |  气动衬胶蝶阀（对夹式） 气动衬胶蝶阀（法兰式） |
阀 体：铸铁、球墨铸铁、碳钢、不锈钢
蝶 板：铸铁、球墨铸铁、碳钢、不锈钢 完全包覆橡胶或氟塑料
阀 杆：碳钢镀镍磷、不锈钢
阀座密封圈：天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
密封圈使用温度：丁腈橡胶X≤80度； 耐磨橡胶X6≤150度； 氯丁橡胶≤120度； 氟橡胶X7≤150度；
| 公称通径 | DN（mm） | 50～1200 | ||
| 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | |
| 作用形式 | 双作用（气开气关）、单作用（常闭、常开） | |||
| 可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | |||
