电动固定球阀的结构与原理

作者:浙江扬修 发布日期:2020/6/25 9:08:33 关注次数:

电动固定球阀工作原理:

电动固定球阀一般用于高压和大口径的各种管路上,采用上下阀杆固定阀芯(轴支式)和可动密封座设计,关闭时,在介质压力的作用下,球体不会产生位移,工作更稳定。电动固定式球阀通常与球体连接在一起的上下轴上,装有滚动轴承,或滑动轴承,以减少启闭时轴颈产生的摩擦力,减小操作力矩,在各行业得到广泛的应用。

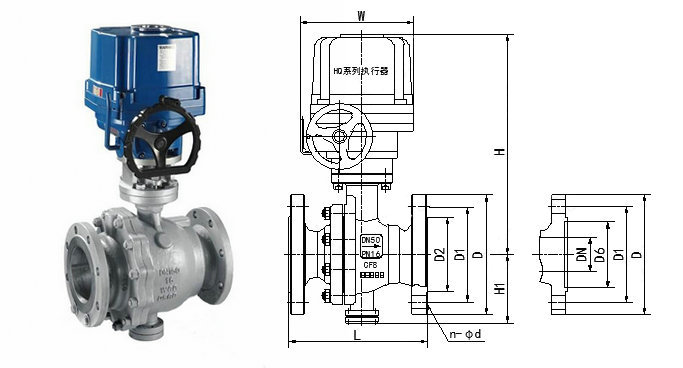

电动固定球阀结构图

电动法兰固定式球阀适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质,广泛应用于石油化工电力水利等行业。
  • 阀门型号:Q947F,Q947H,Q947Y

  • 通径规格:DN50~DN500

  • 结构形式:两段式铸造阀体

  • 阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

  • 公称压力:PN16、25、40、64bar

  • 适用温度:-40℃ - 425℃

  • 应用范围:石油化工、燃气设备、电力装备、环保水处理

  • 产品特点:可用于高压和大口径的各种管路上


电动固定式球阀参数:

公称通径DN15~DN200(mm)
公称压力PN1.6、2.5、4.0、6.4MPa
连接形式法兰式
结构形式两段式铸造阀体
驱动方式电动控制(可带手动手轮)
使用温度-40℃~425℃
电源电压AC220V、AC380V(其他定制DC24等)
阀体材质碳钢WCB、不锈钢304、316、316L
密封材料PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
固定式电动球阀可选功能:


可选功能
防爆功能防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4
调节功能输入输出4-20mA、O- 5V.DC、0- 10V.DC
手动功能可装配手动装置,开阀、关阀功能
相关温度环境温度:-25~+70℃、环境湿度:≤95%

浙江扬修自控设备有限公司出品
