扬修疏水阀工作原理以及安装示意图
扬修疏水阀的基本作用是将蒸汽系统里面的凝结水、空气和二氧化碳气体排出,还能很大限度自动防止蒸汽的泄露。疏水阀的品种非常多,有不同的性能。
下面(浙江扬修自控设备有限公司)给大家分享疏水阀工作原理如下:

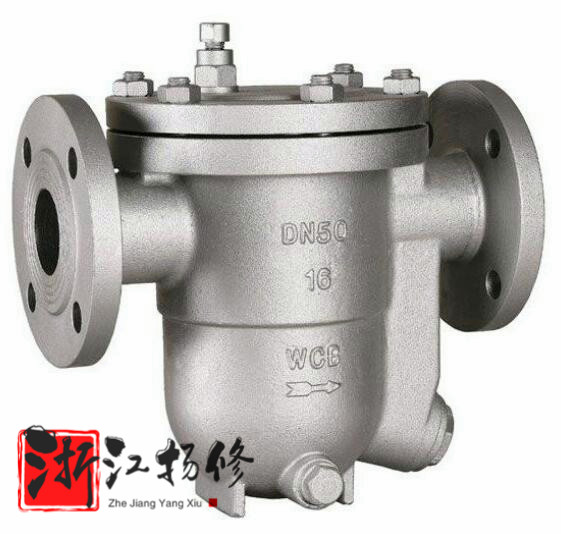

扬修疏水阀安装在蒸汽加热设备与凝结水回水集管之间。开启时,桶在底部,阀门全开。凝结水进入疏水阀后流到桶底,充满阀体,全部浸没桶体,然后,凝结水通过全开阀门排至回水集管。蒸汽也从桶体底部进入疏水阀,占据桶体内的顶部,产生浮力。桶体慢慢升起,逐渐向阀座方向移动杠杆,直到完全关闭阀门。
随着凝结水位不断升高,产生的力不断增加,直到能够克服压差,打开阀门。扬修疏水阀阀门开始打开,作用在阀瓣上的压差就会减小。空气和二氧化碳气体通过桶体的排气小孔,聚集在扬修疏水阀的顶部。
扬修疏水阀具有阻汽排气的作用,使蒸汽加热设备均匀给热,充分利用蒸汽潜热防止蒸汽管道中发生水锤。疏水阀安装是否合适,对疏水阀的正常工作和设备的生产效率都有直接有影响。
安装扬修疏水阀的时候要注意事项:
1.疏水阀应安装在加热设备的下方,便于凝结水自动流入
2.安装疏水阀前应用蒸汽吹扫管道,清除管道里的垃圾
3.按阀体上标注的流向安装
4.机械型的疏水阀应水平安装
5.安装疏水阀时一般应考虑安装旁通阀、检测阀
6.有的疏水阀没有自带过滤网,应考虑加装Y形过滤器。
扬修蒸汽疏水阀出口和进口各安装一截断阀,以便于检修和清洗。如果蒸汽疏水阀本身无防逆装置,可根据具体情况安装止回阀。
