安全阀型号、安全阀型号编制（表示）方法

安全阀型号编制表示方法说明：

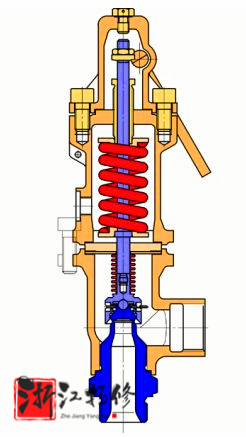

安全阀是一种自动启闭的阀门，阀门的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高超过规定值时，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值的特殊阀门。安全阀主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。注安全阀必须经过压力试验才能使用。
安全阀的型号如何表示呢？主要是根据阀门不同结构类型、材质、压力、密封、连接方式等来进行表示。详细安全阀编制表示方法如下：
安全阀连接形式代号：

安全阀型号编制方法：

安全阀结构形式代号：

阀座密封面材料代号：

注：当阀座和阀办密封面材料不同时，用低硬度材料代号。
安全阀公称压力代号
安全阀的公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍。
当标注工作温度和工作压力时，工作压力须用P标志并在P字的右下角附加介质很高温度数字，该数字是以10除介质很高温度数值所得的整数。如：工作温度为540℃，工作压力为10MPa的阀门，其代号为P54100。
安全阀阀体材料代号

以下是不同种类安全阀型号和使用温度介质等参数：

（浙江扬修自控设备有限公司出品）
