凝结水系统电动调节阀设计规范本|工作原理

       凝结水系统电动调节阀设计规范本发明涉及一种调节阀，特别涉及一种凝结水调节阀。凝结水系统调节阀是电站、石油、化工、冶金等系统控制除氧器、凝汽器、贮水箱及其它容器水位的重要设备之一，在现代化工厂的自动控制中，调节阀起着十分重要的作用，这些工厂的生产取决于流动着的介质正确分配和控制。这些控制无论是能量的交换、压力的降低或者是简单的容器加料，都需要某些终控制元件去完成。

       调节阀在管道中起可变阻力的作用。它改变工艺流体的紊流度或者在层流情况下提供一个压力降，压力降是由改变阀门阻力所引起的。这一压力降低过程通常称为“节流”。对于气体，它接近于等温绝热状态，偏差取决于气体的非理想程度。在液体的情况下，压力则为紊流或粘滞摩擦所消耗，这两种情况都把压力转化为热能，导致温度略为升高。

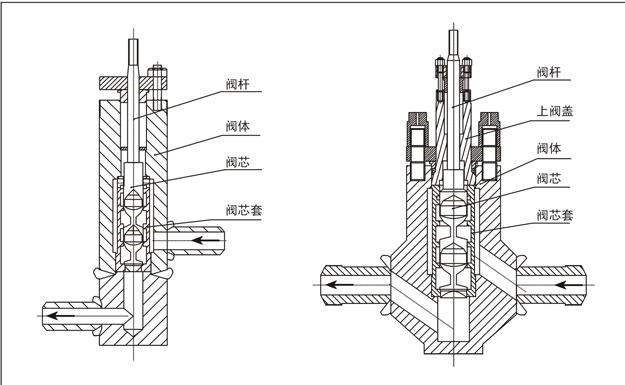

       凝结水系统调节阀是电站、石油、化工、冶金等系统控制除氧器、凝汽器、贮水箱及其它容器水位的重要设备之一，该阀门结构特点是笼罩式构成节流元件，通过阀芯上下移动来改变节流件的通流截面积，来实现调节凝结水量的目的。由于采用笼罩式这一技术，使凝结水经过调节阀由一次降压变为多次降压，降低了每次降压的压差，使该阀门的汽蚀小、噪声低、使用寿命长。

       由于该阀门采用压力平衡式结构，降低了阀门不平衡力，减少了执行机构的驱动力矩，节约了能源。由于该阀设计成装拆简便的结构，故该阀门装拆方便，维修简单。

二、工作原理
ST968Y系列凝结水调节阀是由电动执行机构和凝结水调节阀两部份组成。电动调节阀输入是调节器送来的直流电信号，经伺服放大器放大后来驱动执行机构，产生轴向推力，带动调节阀动作，从而引起介质流量的变化，来调节系统中各类参数。同时执行机构发出一个阀的位置信号供伺服放大器比较，使调节阀始终保持在一个与输入信号相对应的位置上，完成伺服调节任务。该调节阀适用于125、200、300、600、1000MW机组凝结水流量的调节。也适用于100MW以下的各类小型机组凝结水流量的调节。

【凝结水系统电动调节阀设计规范发明内容】
本发明要解决的技术问题是克服现有的缺陷，提供一种凝结水调节阀，该阀门的汽蚀小、噪声低、使用寿命长，降低了阀门不平衡力，减少了执行机构的驱动力矩，节约了能源，提高工作效率，可以有效解决中的问题。

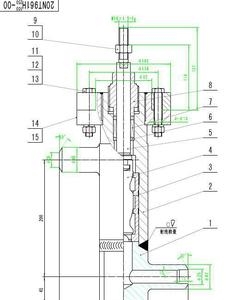

       为了解决上述技术问题，本发明提供了如下的技术方案:本发明一种凝结水调节阀，包括阀体、阀座垫圈、均流罩、阀盖垫圈、阀盖、密封圈、下阀杆、阀芯、挡环、Y型密封圈和阀座，所述阀体一侧设有阀座垫圈且所述阀座垫圈固定连接阀座，所述阀体顶端设有均流罩，所述均流罩内侧设有阀盖垫圈且所述阀盖垫圈与阀盖固定连接，所述阀盖一侧设有密封圈且所述密封圈内部设有下阀杆。
进一步的，所述下阀杆为圆柱形结构且所述下阀杆底端贯穿阀芯内部。
进一步的，所述密封圈与阀芯之间通过下阀杆连接。
进一步的，所述阀芯设置于挡环内部且所述下阀杆与挡环紧密接触。
进一步的，所述挡环一端设有Y型密封圈。

八、凝结水系统电动调节阀设计规范安装注意事项
1、应垂直安装在水平管道上，并应考虑到手操和维修拆装的方便。安装调节阀时，一般应考虑设置旁通管路。
2、安装时，应避免给调节阀带来附加的应力，以免因温度或自重影响调节阀的正常使用。当调节阀安装在较长的管道上时，应安装支架，振动剧烈的场合必须辅以支承或采取相应的避振措施。
3、安装时，应使介质流向与阀体流向标志一致，安装后对管道清洗时，应使阀门处于大开度。
4、安装在室外的电动阀应加保护措施，以防曝晒和雨淋。
5、凝结水调节阀出厂前已经调试好，安装前不需要解体。

九、使用注意事项
1、调试或投入运行前应仔细检查控制回路接线是否正确、可靠，电源电压是否正常。对防爆型电动阀应检查所有防爆面是否盖紧，螺钉是否拧紧。
2、检查电动机转向前，阀门开度必须放在50%左右开度处，防止转向不对损坏阀门
3、任何操作中，开度指示不可低于0位，防止上下阀杆压弯变形。
4、就地操作时，应断开电源或将操作器切换至“手动”位置，将执行器手柄拉出即可操作；恢复自动操作时，应将手轮推至“自动”位置。

       凝结水系统电动调节阀设计规范与现有技术相比本发明所达到的有益效果是:
本发明结构紧凑，采用笼罩式构成节流元件，通过阀芯上下移动来改变节流件的通流截面积，来实现调节凝结水量的目的，凝结水经过调节阀由一次降压变为多次降压，降低了每次降压的压差，使该阀门的汽蚀小、噪声低、使用寿命长，降低了阀门不平衡力，减少了执行机构的驱动力矩，节约了能源，有良好的社会效果和经济效益，适宜推广使用。
       附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。

       本发明提供了一种凝结水调节阀，包括阀体、阀座垫圈、均流罩、阀盖垫圈、阀盖、密封圈、下阀杆、阀芯、挡环、Y型密封圈和阀座，所述阀体一侧设有阀座垫圈且所述阀座垫圈固定连接阀座，所述阀体顶端设有均流罩，所述均流罩内侧设有阀盖垫圈且所述阀盖垫圈与阀盖固定连接，所述阀盖一侧设有密封圈且所述密封圈内部设有下阀杆，本新型结构紧凑，采用笼罩式构成节流元件，通过阀芯上下移动来改变节流件的通流截面积，来实现调节凝结水量的目的，凝结水经过调节阀由一次降压变为多次降压，降低了每次降压的压差，使该阀门的汽蚀小、噪声低、使用寿命长，降低了阀门不平衡力，减少了执行机构的驱动力矩，节约了能源。

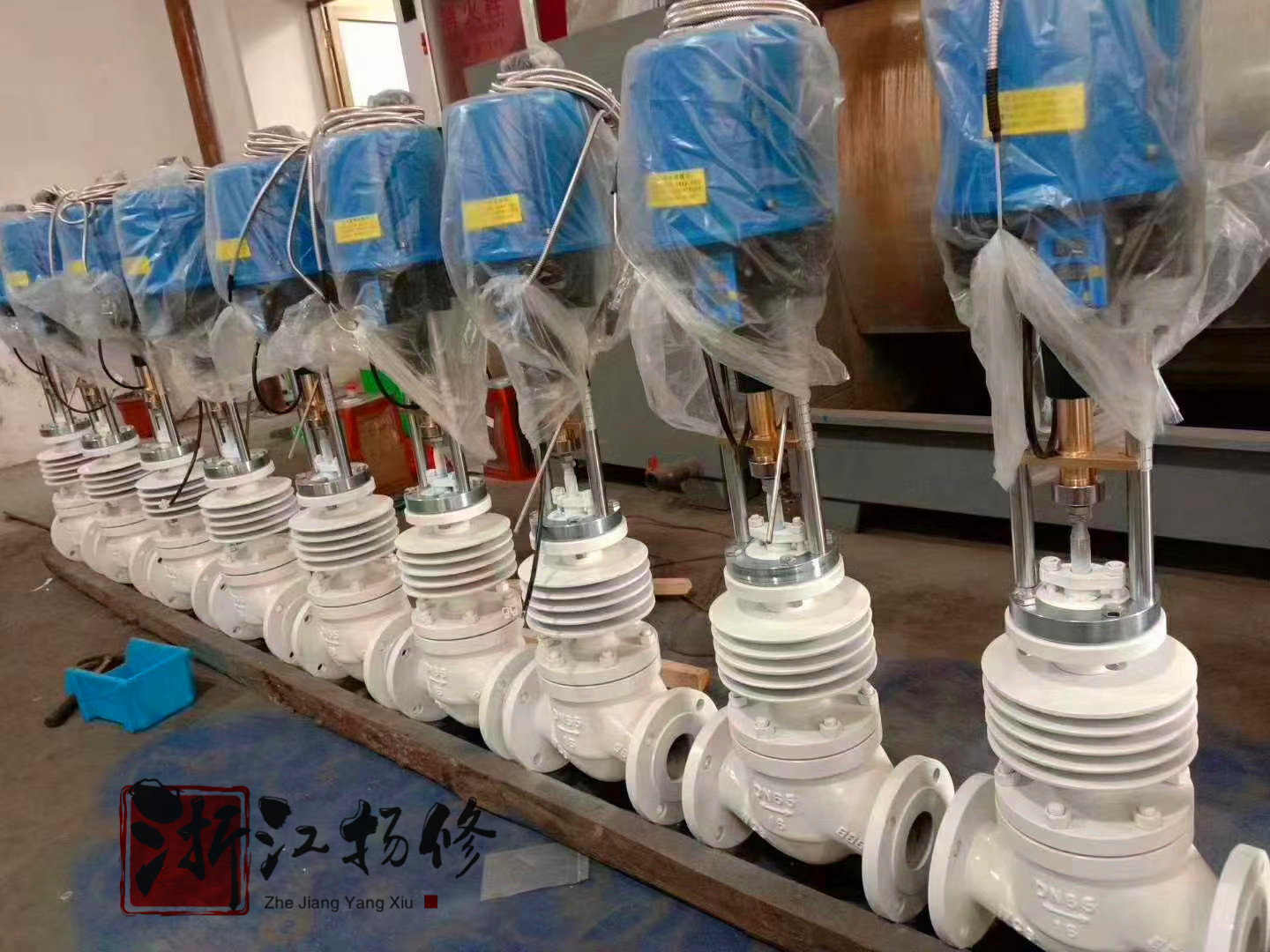

（浙江扬修自控设备有限公司出品）
