扬修自控ZPG手动反冲洗过滤器应用

       扬修ZPG手动反冲洗过滤器应用是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。过滤器具有结构先进，阻力小，排污方便等特点。过滤器适用介质可为水，油、气。可按用户要求制作滤网，内部件全部采用不锈钢，坚固耐用。

       当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护方便。 过滤精度可由滤网的大小来控制，过滤面积可定做。过滤器一般通水网为18-30目/cm2，通气网为40-100目/cm2,通油网为100-300目/cm2。过滤器会产生阻力损失，水用过滤器在一般计算额定流速下，压力损失为0.52～1.2kpa。

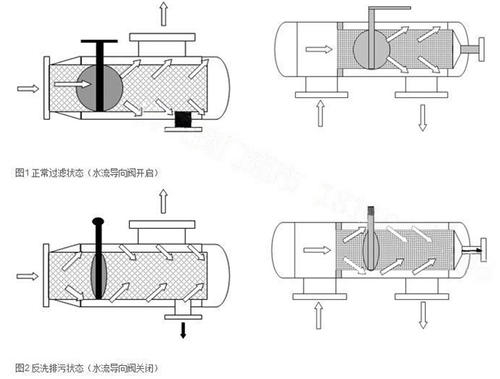

       扬修ZPG反冲洗过滤器，正常工作状态：手动蝶阀开启，即阀板平面与筒体轴线平行，(此时扳手亦与筒体轴线平行)排污阀关闭，此时水流从进口直接进入过滤网筒内部，经滤网过滤后由出口排出;反冲洗工作状态:手动蝶阀关闭，即阀板平面与筒体轴线垂直，(此时扳手旋转90度与筒体轴线垂直)，开启排污阀，此时水流从进口进入过滤网筒前端，因蝶阀关闭，水流被阀板挡住，只能从前端网孔进入滤筒外侧，大部分从出口流出，而由于排污口打开，滤筒后段水排出后压力降低，故一部分水又从过滤器后段的网孔反冲入网筒内，从而达到从滤网外部冲洗粘附在网筒内壁上杂质的目的，杂质及污水从排污口排出。

       扬修ZPG自动反冲洗过滤器广泛用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域。

       诸如工业废水，循环水的过滤，乳化液的再生，废油过滤处理，冶金行业的连铸水系统、高炉水系统，热轧用高压水除鳞系统。是一种先进、高效且 易操作的全直角式自动反冲洗排污过滤器可广泛应用于中央空调系统、工业冷却水系统、热交换系统、热水锅炉系统及其他各种供水管道系统，特别是二十四小时连续运行的不停机系统。

       可以滤去水中的各种机械杂质、水运行过程中产生的颗粒杂物，确保系统设备的可靠运行。
浙江扬修自控设备有限公司是一家经验丰富从事工业计算机控制产品、机电一体化产品开发、生产、销售的高科技企业。

       主要产品有：高炉十字测温系统、高炉炉喉雾化打水喷枪系统、高炉料面红外摄像监控系统；雷达探尺系统、料罐雷达物位仪系统、干熄焦炉雷达物位仪系统、料仓雷达物位系统、高温环境摄像监控、高温工业电视炉膛火焰监控系统、自动化系统设计、成套、施工安装，网络通讯等项目的推广和应用，并具有高新技术产品的设计开发和生产能力。所涉及的领域主要包括：冶金、电力、化工、矿业开采、食品、建材、水处理等。

扬修ZPG手动反冲洗过滤器应用性能特点:
◇ZPG-L直角式自动反冲洗排污过滤器运行管理方便，过滤速度高、冲洗简便可靠、不需动力、反冲洗能力强，同时节能
◇冲洗排污过程都在全流量下正常工作，既保持系统高流量，又具有很低的压力降（小于0.05~0.1m水柱），避免了由于流速低而造成的表面污渍
◇过滤网筒是整体联接于管体上，所以刚性强度好，不易损坏，使用寿命长
◇过滤精度有：3.0mm~0.3mm，也可根据用户要求选材制造.

■手动反冲洗过滤器安装位置:
在安装ZPG-L直角式自动反冲洗排污过滤器之前，要对当前的水处理系统有足够的了解，熟悉系统的管道布置及水流方向，以能在正确的位置安装过滤设备。
ZPG-L直角式自动反冲洗排污过滤器可取代90度弯头，水平或垂直安装，垂直安装时，水流方向应该自上而下；安装时应注意机体外壳上箭头方向必须与水流方向一致。正常运行时，导流阀板处于开启状态。自动过滤装置。

　　公司技术力量雄厚，现有技术开发人员均具有全日制大学计算机类专科以上学历，公司与国内一些自动化研究所及大专院校长期保持合作。一直以来，我公司坚持以“追求*，我们锲而不舍”为宗旨，服务各界用户。是一种利用滤网直接拦截水中的杂质，以净化水质及保护系统其他设备正常工作的精密设备，水由进水口进入自清洗过滤器机体， 由于智能化(PLC、PAC)设计，系统可自动识别杂质沉积程度，给排污阀信号自动排污。

       全自动自清洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点，具有对原水进行过滤并自动对滤芯进行自动清洗排污的功能，且清洗排污时系统不间断供水，可以监控过滤器的工作状态，自动化程度很高。通过对过滤器精度和流量的实验研究，开发出九大系列几十种规格型号，覆盖了由10um到3000um的各种过滤精度的需求，为客户提供各种水过滤设备

■手动反冲洗过滤器结构与工作原理:
ZGP-L直角式自动反冲洗排污过滤器采用高强度的不锈钢网，具有处理量大，使用寿命长、清洗效率高等特点。随流体进入过滤器入口的杂质被网孔截留，集结到滤网后端。当需要排污的时候，转动手柄关闭导流阀板，同时打开排污阀。这时被阻截的高压水流被迫从过滤网筒的入口段孔进入滤筒外侧与壳体夹层，反向从滤网外侧冲洗粘附在网孔上的杂质，从负压的排污口排出，达到清洁过滤网的目的。在排污的过程中，大部分流体依然在系统管道内循环，真正实现不断流操作，提高生产效率。

（浙江扬修自控设备有限公司出品）
