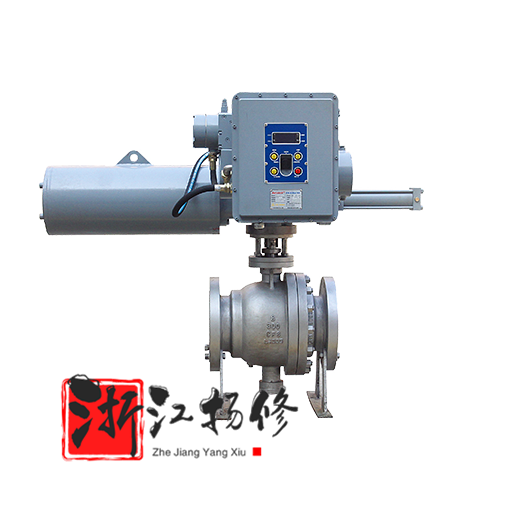

扬修单作用电液执行器球阀结构

● 伺服泵控设计，高可靠，低能耗，低维护成本	● 模块化设计，可以灵活组合不同规格，满足负载需求
● 智能电控，可视化界面，功能丰富，满足各种工艺要求	● 独立手泵模块，方便调试和应急操作
● 液压动力传输，输出力矩大，传动效率高，过力矩保护可靠	● 灵活的安装方式，既可整体安装，也可分体安装，适应复杂现场情况
● 弹簧存储故障复位动力，更宽环境温度适应范围	● 可靠的防护和防爆性能
● 集成一体化设计，自带动力和油源，体积小，无需外接液压管路	● 全电气隔离信号接口
● 多种电源可选，宽环境温度适应范围	● 多种电源可选，宽环境温度适应范围

● 开关型和调节型可选，直线行程和角行程可选	● 远控点动、远控长动和远控模拟量调节功能
● 高速故障复位功能，可实现故障全开、故障全关和故障保位功能	● 全开保持、全关保持、位置保持功能
● 故障自诊断功能	● 全开强化、全关强化功能
● 就地点动、就地长动功能	● PST部分行程测试功能
● 现场安装校验定位和参数设置功能	● 全开、全关和阀位状态反馈功能
● 故障报警和复位功能

● 电源供应（可选）：DC: 24V；48V；72V AC(50/60Hz):110VAC/1P；220VAC/1P； 380VAC/3P；400VAC/3P；415VAC/3P	● 控制方式（可选）：开关型调节型 (包含开关型功能) 控制信号：干接点或24VDC 4-20mA或20-4mA 状态回讯：干接点干接点阀位回讯： 4-20mA有源 4-20mA有源
● 扭矩范围（角行程）：75Nm~40,000Nm	● 基本误差：≤0.2% ≤0.5%
● 推力范围（直行程）：10KN一320KN	● 重复性：≤0.2% ≤0.5%
● 故障复位（可选）：IP66；IP67；IP68	● 调节死区：0.2% 0.5%
● 防护等级（可选）：IP66；IP67；IP68	● 动作响应时间：≤0.5s
● 防爆等级（可选）：ExdIIBT4；ExdIICT4	● 环境温度（可选）：-20°C至+70°C；-40°C至+70°C
● 控制精度（可选）：0.2级 0.5级	● 电气接口：NPT3/4(F)*2，NPTl(F)，NPTl¼(F)

结构图

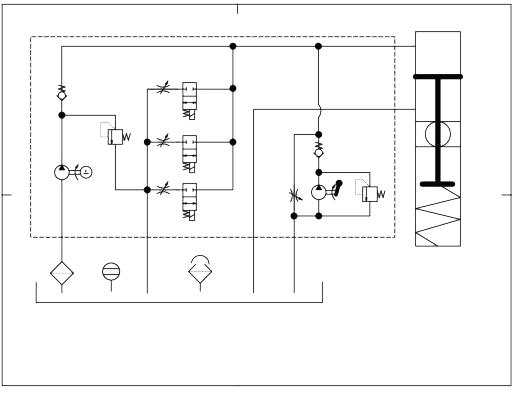

液压原理图

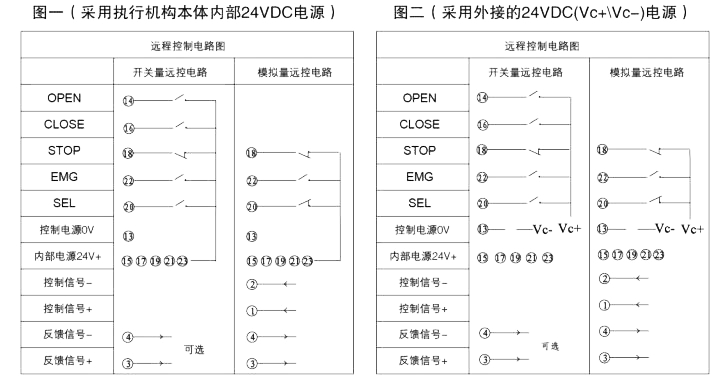

电气接线图

NOTE-1
以上图一、图二为模式旋钮在REMOTE（运程控制）位置时的接线圈，本地的OPEN/CLOSE/CAL按钮无效．图一是采用执行器自部的24VDC．图二是采用执行器外部的24VDC

NOTE-2

当IN-STOP远端常闭按钮断开（按下）时为LATCH模式，按住OPEN或者CLOSE控制阀门动作。

NOTE-3

当IN-STOP远端常闭按钮闭合（未按下）时为THREE模式

THREE模式把OPEN和CLOSE动作过程分威3个区间，3个区间各自设定速度，这样可以起到缓和冲击和防水锤的作用。

区间设定，动作速度，停止时间都已经在用户菜单十设置。

按一下OPEN按钮．执行机构会一直运行到F/O状态。

按一下CLOSE按钮，执行机构会一直运行到F/C状态。

在运行过程中按STOP按钮，执行机构停止运行。

NOTE-4

SEL开关用于选择开关量控制(DI)或模拟量控制(AI）

在AI模式下，执行机构根据Al端子输入的4-20mA模拟信号{对应0-100%的行程）．以设定速度驱动阀门到相应的位置。

在Al模式下．按远端STOP按钮或按本地STOP键或切换旋钮执行机构停止动作，发出强制停止报警信息。

开度反馈信号为4-20mA对应0-100%的行程。
NOTE-5
EMG信号为连锁信号接入端，只有在REMOTE状态时才起作用，EMG信号为持续信号。当EMG信号有效时，执行机构根据设定要求做开阀或关阀动作，用作连锁控制

选型参考

AT30- 01 -ME- 90°-XXXX

AT	3	0	-01	-M	E	-90°	-xxxx
扬修电液执行机构	弹簧故障复位型	0：角行程 1：直行程	扭矩系列推力系列	M：调节型 O：开关型	E：防爆型 W：防水型	行程角° 行程mm	特殊规格

AT30系列角行程电液执行机构

AT31- 01 -ME- 100-XXXX

AT	3	1	-01	-M	E	-100	-xxxx
扬修电液执行机构	弹簧故障复位型	0：角行程 1：直行程	推力/行程扭矩/行程	M：调节型 O：开关型	E:防爆型 W:防水型	行程角° 行程mm	特殊规格

AT31系列直行程电液执行机构
