气动调节球阀的结构与工作原理
简单（浙江扬修自控设备有限公司）介绍下气动调节球阀的结构与工作原理
气动调节球阀工作原理：
气动调节球阀按结构形式可分为气动O型调节球阀或气动V型调节球阀，主要与阀门定位器配套使用，根据输入输出4-20mA的控制信号，从而控制气动球阀阀芯的旋转开度，达到对管道介质压力、流量、液位等参数的比例调节。其中气动V型调节球阀带有特殊形状的V型缺口，可使用中间开度面积的变化进行流量调节，并可切断流体中夹杂的杂质而关闭，适用于纸浆、砂浆、粘性流体的控制。

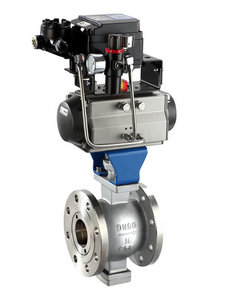

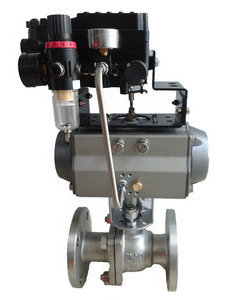

 气动V型调节球阀 |  气动O型调节球阀 |
气动调节球阀特点：
气动调节球阀按密封性能分为软密封和硬密封，按调节方式分为调节型和切断型，切断型按作用形式分单作用和双作用式，调节型通常为双作用式，其中单作用式的独特优点是一旦动力源发生故障，球阀将按控制系统的要求自动处于关闭或开启位置，产品广泛应用于电力、石油、化工、造纸、轻纺、食品、制药、航空航天等领域。
阀门型号：VQ647F，VQ647H
通径规格：DN15～DN300
结构形式：O型、V型
阀体材质：铸钢WCB、不锈钢304、不锈钢316
公称压力：PN16、PN25、PN40、PN64
适用温度：-40～450℃
应用范围：污水、蒸汽、液体、油品、粘性流体、浆料等
产品特点：流量系数大，极强的适应性，密封性能好，调节性能灵敏
| 公称通径 | DN15～DN300(mm) |
| 公称压力 | 1.6、2.5、4.0、6.4MPa |
| 连接方式 | 法兰式、对夹式、螺纹 |
| 驱动形式 | 气源驱动（压缩空气4-7bar） |
| 温度范围 | 软密封:-30～180℃；硬密封:-40～450℃ |
| 动作范围 | 0～90° |
| 密封材料 | 增强聚四氟乙烯 对位聚苯 金属密封 |
| 适用介质 | 污水、蒸汽、液体、油品、粘性流体、浆料、腐蚀性介质等 |
| 阀体材质 | 碳钢、不锈钢304、316、316L |
| 控制方式 | 智能调节型（4-20mA模拟信号）可防爆，可带手动装置 |
气动调节球阀原理：
气动调节球阀通过压缩空气为动力源带动球芯做90度的来回旋转动作，从而达到阀门的开启和关闭。它与阀门定位器配套使用，可根据球阀阀芯旋转的角度及开度的大小，实现对介质流量不同程度的比例调节。当气动执行机构接收控制系统发出的信号时，按控制信号压力的大小产生相应的推力，推动调节机构带动阀芯动作，完成对管路内介质的流量和压力调节，具有额定流量系数大，密封效果好，调节性能灵敏等特点。
气动调节球阀可选功能：
气动调节球阀可选功能：
| 驱动方式 | 压缩空气(可带手轮) |
| 供气压力 | 0.4-0.7mpa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL) |
| 可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
