气动保温球阀的结构与工作原理
简单（浙江扬修自控设备有限公司）的介绍下气动保温球阀的结构与工作原理
气动保温球阀工作原理：
气动保温球阀启闭件为圆形球芯，阀体设计成夹套式结构，可通过高温蒸汽或者导热油加温，适合用于容易凝固、及高粘度的液体介质。保温气动球阀具有良好的保温保冷特性，防止物料结晶堵塞管道，尤其是一些不经常开关，物料流动性不是很好的场合。夹套保温气动球阀的通径与管径一致，同时又能有效降低管路中介质热量损失。
气动保温球阀特点：
气动保温球阀根据使用工况不同，夹套可以是冷凝水，用于因为过热而析出晶体，也可以用热水、蒸汽和导热油做伴热用，其具有良好的保温保冷特性，常用于输送常温下会凝固的高粘度介质。
气动保温球阀参数：
气动保温球阀参数：
| 公称通径 | DN15～DN200(mm) |
| 公称压力 | 1.0、1.6、2.5MPa |
| 连接形式 | 对夹、法兰 |

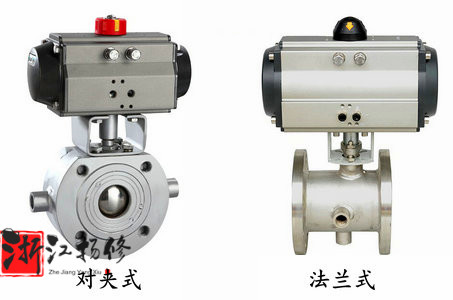

| 结构形式 | 法兰分体式、对夹整体式 |
| 驱动形式 | 压缩空气4-7bar |
| 动作范围 | 0～90° |
| 阀芯结构 | O型阀芯 |
| 阀体材质 | 铸钢（WCB）、不锈钢（304、316、316L） |
| 密封材料 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
| 使用介质 | 易凝固的高粘度介质 |
气动保温球阀应用：
气动保温球阀用于需要保持一定温度，或者介质冷却容易堵塞阀门，伴热保温。比如液流的保温要求在135-145度，低于指标液流会冻结，如果阀门不用蒸汽夹套的话，会造成阀门无法操作，可用于石油、化工、冶金、制药、食品等各类系统中。
气动保温球阀可选功能：
上一条：气动真空球阀的结构与工作原理
下一条：气动四通球阀的结构与工作原理
返回列表
阀门型号：BQ641、BQ671
通径规格：DN15～DN200mm
结构形式：法兰分体式、对夹整体式
阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN1.0、1.6、2.5MPa
适用温度：-17℃-450℃
应用范围：容易凝固的高粘度介质
产品特点：具有良好的保温保冷特性
| 驱动方法 | 压缩空气(可带手轮) |
| 供气压力 | 0.4-0.7mpa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL) |
| 可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
