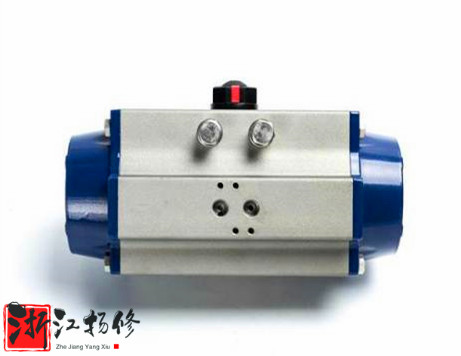

气动执行器排气装置减少其内壁磨损
气动执行器排气装置减少其内壁磨损：
气动执行器的排气孔一般采用简单1/4或1/2英寸的铜质消音器，但往往生产现场环境有较多的粉尘、腐蚀性气体、蒸汽冷凝液等环境较差，导致执行器的排气孔腐蚀堵塞排气不畅。且消音器腐蚀穿孔后也有污染物进入执行器腔室内，腐蚀、磨损执行器的内壁或橡胶薄膜，影响气动执行机构的正常工作。特别是要求快速动作和涉及到安全联锁装置的快开快关阀更是影响到生产装置的安全高效运行。
气动执行器技术实现要素：
为解决上述技术问题，本实用新型所采用的技术方案是：一种用于气动执行器的排气装置，包括外壳体，其特征是：外壳体通过连接管与气动执行器连接，连接管设置在外壳体上端，外壳体内设有消音器。
所述的连接管与外壳体之间，连接管与气动执行器之间均采用螺纹连接。
所述的连接管为带有90°弯折段的弯管。
所述的外壳体为上下两端开口的中空变径结构体，其水平截面的外接圆直径由上至下逐渐增加。
所述的外壳体内设有消音器安装螺纹圈，消音器安装螺纹圈下半段内壁上设有内螺纹，消音器通过螺纹连接固定在消音器安装螺纹圈上。
所述的消音器包括隔离网和硅胶除湿吸附剂，所述的隔离网设置在消音器中靠近消音器安装螺纹圈的一端上。
本实用新型所提供的一种用于气动执行器的排气装置，通过采用上述结构，具有以下有益效果：
（1）采用变径结构的外壳体，能够避免外界环境中的粉尘杂质进入执行器内部，有效避免了粉尘对执行器内壁的磨损；
（2）环境中的蒸汽冷凝液也因分子的吸引力作用粘附在外壳上，在达到一定量的时候自然滴落到地面或被消音器内填充的硅胶除湿吸附剂所吸附，保证进入执行器中的空气的干燥，避免执行器被腐蚀。
