杨修电动执行器控制模块详细介绍

电动执行器控制模块介绍：

电动执行器控制模块是电子式执行器的一个关键部件（控制器），它采用混合集成电路，通过抗老化处理，用树脂密封浇铸，呈匣子状，有防潮、防震，体积小，可靠性高的优点。具备自诊断功能，当发生故障时，控制器上的指示灯便会立即发出指示信号。当用状态选择开关可以设定断信号时，阀位处于全开，全闭或自锁状态；可用状态选择开关可设定正、反动作和设定输入信号为dc4～20ma（dc1～5v）或dc0～10ma（dc0～5v）。具有延时保护功能，当超过额定负载时，能实行状态自锁，故障发生时，也能启动保护，并可反向运行取消延时保护。调整工作零点（起始）和行程满位（终点）简单易行执行器。

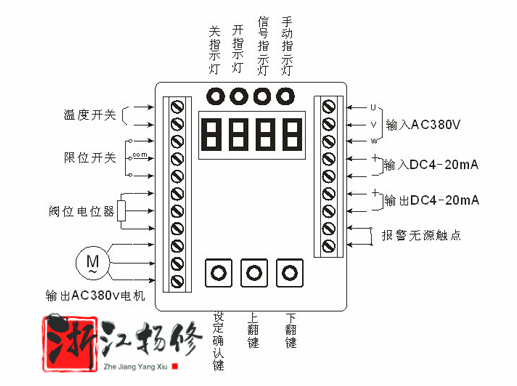

电动执行器控制模块 接线图举例：以下是380V电动执行器控制模块接线图的形式：

电动执行器控制模块技术指标：

1、调节（给定）输入信号：DC4mA~20mA（有源输出）、DC1V~5V、DC0V~10V（可任选其中一种）；输入电阻120Ω。

2、电源接线方式：三相三线制、三相四线制。

3、位反信号输出： 4～20mA；输出电流负载电阻：≤750Ω。

4、灵敏度：0.3~20%可调。

5、死区值：5%。

6、定位误差：≤±1%。

7、阻尼特性：无振荡。

8、迟滞：不大于0.2S。

9、工作电源：单相电机：AC220V±10％。

10、电机驱动电流：10A、20A、40A可选。

11、电气限位范围：关限位：0～100％；开限位0～100%

12、可输入的开关量信号：机械开限位、机械关限位、超温。

13、显示精度：0.2级。

14、工作环境温度：－25～80℃（特殊温度要求请致电联系）。

15、环境湿度：≤95％RH。

电动执行器控制模块主要特点：

1、引进国外设计，具有可靠性高、体积小、重量轻等特点。

2、磁电组件部分采用新型动圈结构，可靠、稳定、线性好。

3、除防爆接线盒外，在危险性区域现场可打开壳盖进行调整及检修。

4、量程、零点调整钮采用手轮式，调整方便、并带有锁定装置。

5、配有与各类型执行机构相配的安装板及附件，故安装容易、调整方便。

6、防爆性能：本安型防爆等级iaⅡCT5 隔爆型防爆等级dⅡCT6。

7、结构紧凑，精密可靠本产品零部件精密压铸，外形及内部结构制作工艺精致，各机构经优化组合设计，整机结构紧凑，采用不锈钢紧固件和先进的喷朔工艺处理。具备了良好的防腐性能。
8、本阀门电气定位器可根据要求，附采用活动可调节阻尼机构，使具有输出流量可调的特点。 （注：不同的厂家生产的不同的电动执行器控制模块都有各自不同的特点及指标，这里就不多做解释。）
