排泥阀的结构与工作原理（扬修）

小编（浙江扬修自控设备有限公司）简单介绍下排泥阀(Sludge Discharge Valve）的结构与工作原理：

排泥阀(Sludge Discharge Valve）是一种由液压源或气动源作执行机构的角式截止阀类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。配用手动换方阀或电磁阀可远距离控制排泥阀开关。

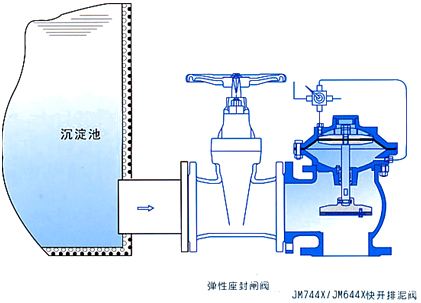

排泥阀(Sludge Discharge Valve）工作原理（图）

1、膜片式液压、气动快开排泥阀一般有液压排泥阀和气动角式排泥阀两种。

2、该阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损。

3、排泥阀由液压缸和角式截止阀组合而成，液压缸内动力带动瓣升降，使阀体通道开或闭，以达到流体通断。

4、液压缸的活塞密封件为L型皮碗。阀瓣与阀座为软密封。

5、排泥阀采用液动、气动角式快开排泥阀或手动二位四通换向阀集中控制。

排泥阀(Sludge Discharge Valve）结构原理

排泥阀的安装应考虑有排除管内沉积物及检修时放空污物的场所，排泥阀应安装在原管线的最低点，并选用与排污水流成切线的排泥三通，还应考虑到排放过程中冲刷对附件基础的影响，排泥阀安装完毕后应及时关闭。

1、排泥阀由阀体、液压缸、活塞、阀杆、阀瓣组成，液压缸是液体工具。

2、液体作为动力，活塞、阀杆作为开关。排泥阀必须配用手动换方阀或电磁阀可远距离控制排泥阀开关。

3、阀盖自带螺杆，水深度浅时可直接用手柄操作；阀板成锥拱形，自带导向，开启操作力小。

4、螺杆及密封面采用锡青铜，耐腐、耐磨。可与手电两用启闭机配套使用进行微机控制。

5、排泥阀一般不会被卡阻，即便稍有卡阻，（此时，阀会微漏水）可再次开启阀门，冲去杂质即可。

6、在环境温度零以下操作时，请注意阀门的保温：阀门长期不被使用时，请把阀门的水放掉，以免冻裂阀门。

7、当采用电磁含辛茹苦控制时，控制介质（压缩空气/水）的清净与否将直接影响排泥设备的可靠性，因此务请多加注意。
