电动四通球阀的工作原理与特点

电动四通球阀（Electric four-way ball valve）工作原理：

 现在由小编（浙江扬修自控设备有限公司）给大家介绍下四通球阀的工作原理与特点

电动四通球阀（Electric four-way ball valve）是“X”型流道的四通四面座球阀，旋转90°可同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。电动四通球阀替代了以前四个阀门的复杂操作，解除了所占空间大、成本高、操作烦琐等问题，可实现正反供水切换，每旋转90度，供水方式即能切换一次，操作简单方便。

电动四通球阀特点：

电动四通球阀（Electric four-way ball valve）球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相对的两个通道实现两两互通。在电站系统中称为双向供水转阀（在石化系统中也称空气换向切换阀），适用于液体、气体、粉尘、浆料及含固体颗粒介质的循环系统，如：电站机组冷却器正反向循环供水系统。

阀门型号：Q946F，Q946H，Q946Y

通径规格：DN50～DN500

结构形式：四通铸造阀体

阀体材质：铸钢（WCB）、不锈钢（304、316、316L）

公称压力：PN10、PN16、PN25、PN40

适用温度：-40℃～450℃

应用范围：液体、气体、油品、浆料及含固体颗粒介质

产品特点：可同时切换两种介质的流向，实现一阀多用

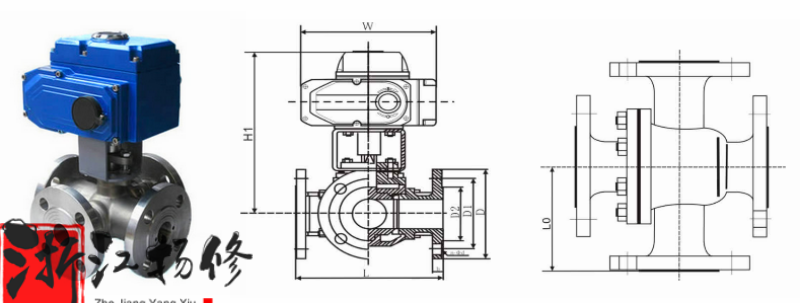

电动四通球阀参数：

电动四通球阀换向原理：

“LL'’型四通球阀只需操作板手或执行器将球体转动90°，同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。

电动四通球阀可选功能：

（浙江扬修自控设备有限公司）
