循环水液控蝶阀振动原因与解决方案

循环水液控蝶阀振动原因：

文章对循环水泵出口液控蝶阀振动原因进行了详细分析,通过逐步采取措施成功消除了这一重大缺陷,为以后处理此类问题积累了经验。

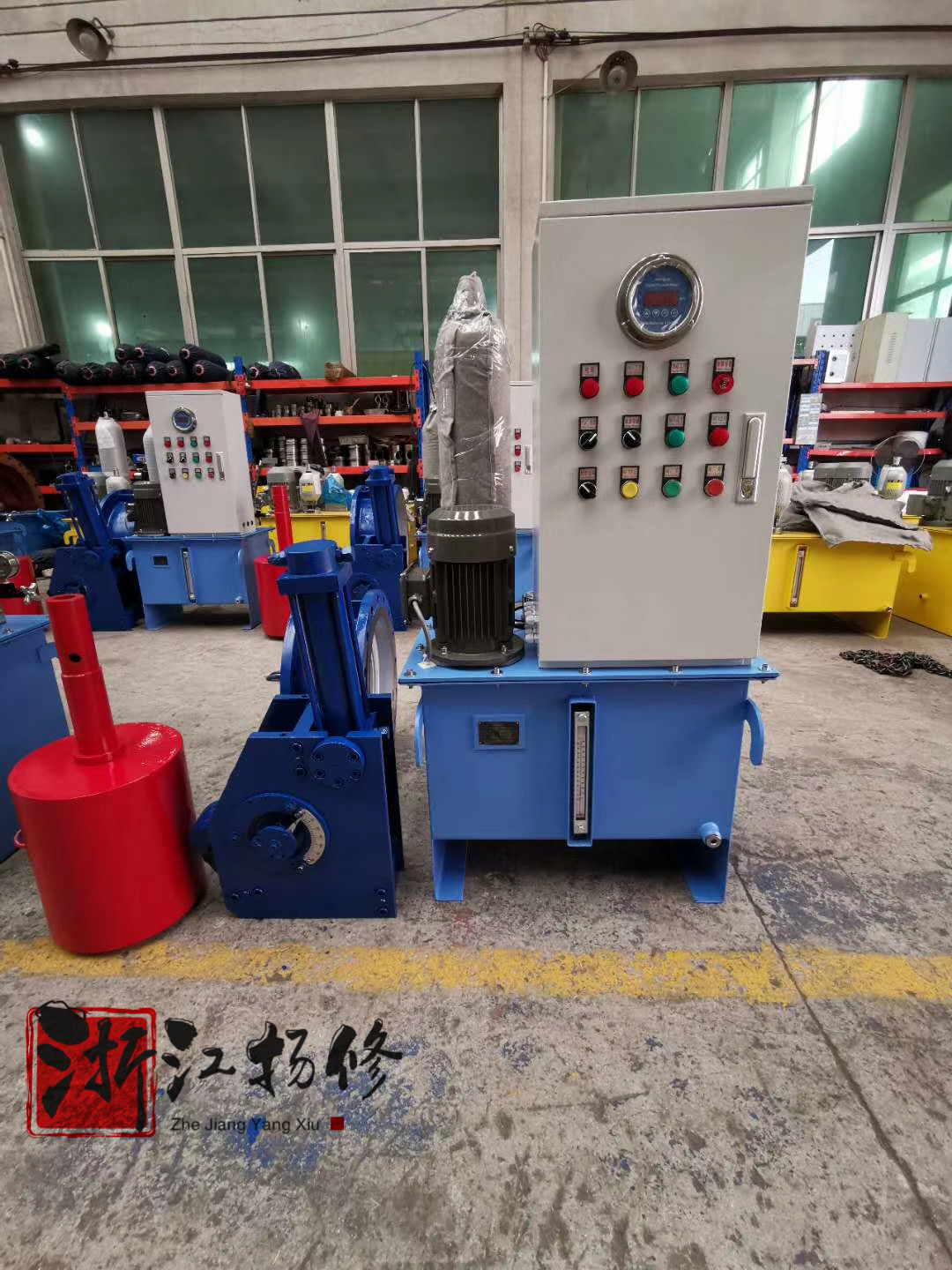

　　大型水泵出口一般均装设液控蝶阀，它承担了水泵出口电动闸阀的作用，又有止回阀的功能，具有一阀代两阀的优点，减少了占地面积，降低了投资。液控蝶阀是根据启、停泵的水力过渡过程理论，采用分阶段、按程序开、关阀，对防止水泵倒转，抑制水压波动和水锤产生具有良好的效果。

　　液控蝶阀虽具有上述优点，但浙江扬修自控设备有限公司（www.yxzkvalve.com）认为如果忽略了它在供水系统中布置的合理性，使液控蝶阀投运后发生了振动，就会影响机组的安全和稳定运行。特别是某单位循环水泵出口液控蝶阀，就多次因振动剧烈、造成液控系统崩漏失压，阀门关闭。检修该阀门机组已多次被迫降负荷，为公司带来巨大经济损失。

1、液控蝶阀产生振动的原因分析：

1.1、液控蝶阀在水泵出口的位置：

　　液控蝶阀布置在水泵的出口，应尽量距离水泵远一些，一般为液控蝶阀通径的3倍～5倍为宜。该公司液控蝶阀通径1.8m，按要求应距离循环水泵5.4m～9m，但实际上距离只有2.8m。水泵出口的水流被高速旋转的水泵叶轮甩出后，在其出口处会产生较大的旋流，流态十分复杂。当液控蝶阀距离水泵出口较近时，紊乱水流会对蝶板产生很大的冲击力造成蝶阀振动。

　　另外，不同类型的水泵，出口水流特性和紊乱程度是不一样的。从结构特点上讲，该公司采用的单级、单吸、立式离心水泵其出口水流特性是最差的(相对于轴流泵、双吸式离心泵、卧式离心泵)，这就更增加了对液控蝶阀运行的不利。

　　液控蝶阀如果能按设计要求装设在循环水泵出口3～5倍距离就好了，但由于厂房场地限制，液控蝶阀的安装位置不可能再变化，可以采取提高液控蝶阀抗振性能的方法，解决这一问题。

1.2、液控蝶阀的补油压力：

　　阀门全开后，为了保证重锤不振动、不掉锤，液控蝶阀有自动保压的蓄能器系统。当系统压力低于5.3MPa时，油泵自动启动补油。而实际监测发现，当系统压力低于6.2MPa时，重锤振动就要加大;压力越低，振动越大。显然，补油压力设计值低，是引起振动原因之一。

1.3、液控蝶阀的蝶板与阀轴固定轴销强度：

　　检修中液控蝶阀解体后，发现蝶板与阀轴的4个固定轴销全部振松，造成蝶板与阀轴不能有效固定，抗击振动的油压不能有效建立在蝶板上，紊乱水流冲击蝶板形成振动;并且随运行时间的增加，固定轴销越来越松，振动也就越来越大，形成恶性循环。

循环水液控蝶阀振动原因及防止

　　B液控蝶阀振动严重的多，并且B阀关闭后B循环水泵倒转180r/min，远远超出了规定的倒转不超过20%的要求(循环水泵转速397r/min)，据此判断B液控蝶阀关闭时蝶板没有关严，同时说明蝶板全开时不水平。大修中，液控蝶阀解体后印证了这一判断：B液控蝶阀蝶板全开时与水平夹角达90，此时液控蝶阀流阻系数由0.24增加为0.34，阻力增大了40%以上，这是B阀为什么比A阀振动大的原因。
