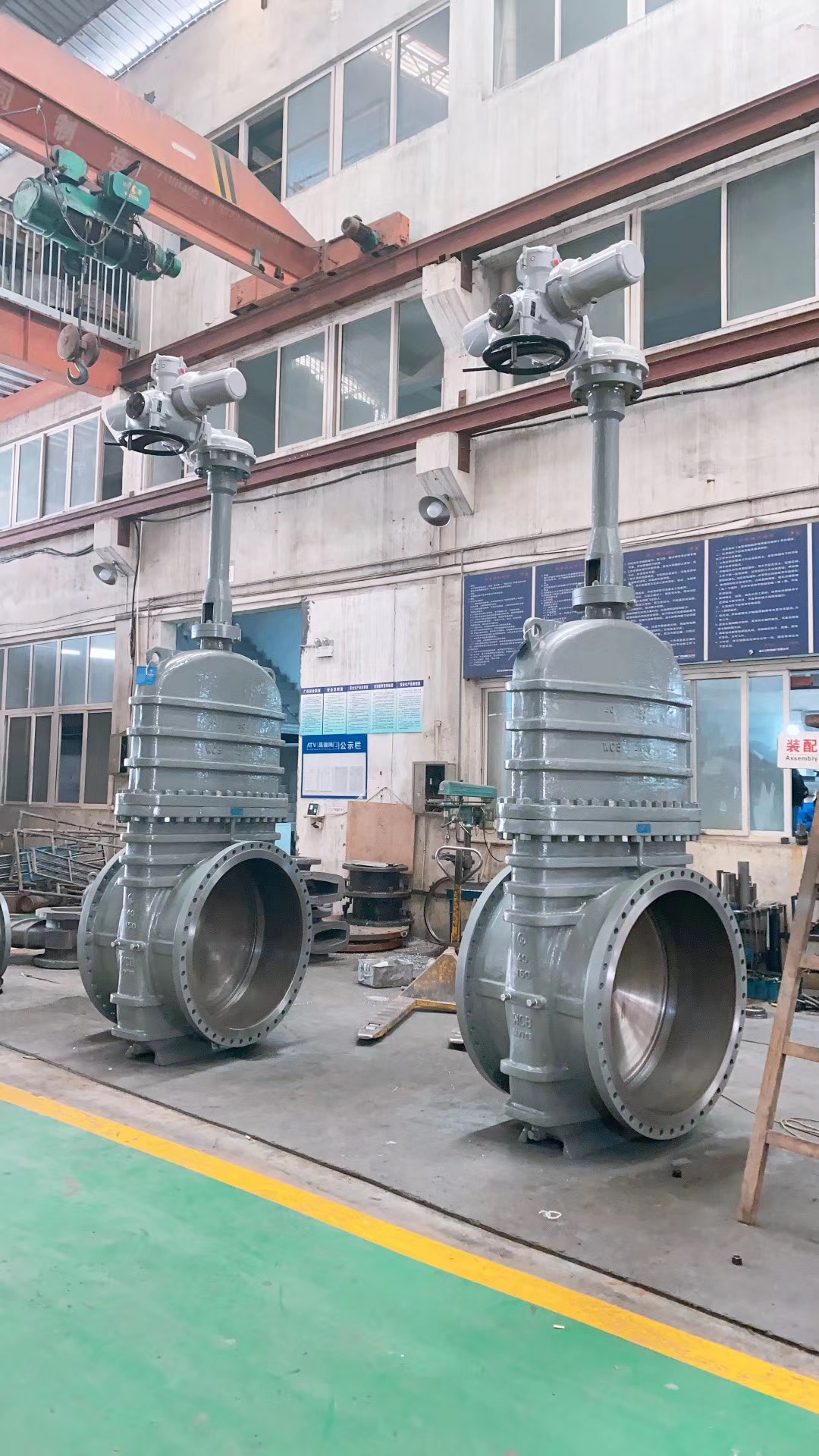

电动平板闸阀的整体结构与配置什么执行器

电动平板闸阀具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点；电动平板闸阀适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置，特别适用于石化、油、气、长输管线等领域。

产品特点：

1、阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。

2、阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。

3、阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。

4、根据现场要求是否安装导流管与球阀等配件。

(1) 轭架套管 – 铝青铜轭架套管配置针形止推轴承，最大程度减少操作扭矩。

(2) 阀杆 – 螺纹长度直到托架；销钉和点焊；具有稳定性。

(3) 压力密封 – 结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现最好的阀帽密封。

(4) 阀座环 – 焊接阀座环垂直于流动通道，易于维护。

(5) 执行机构 – 这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。

(6) 轭架 – 完全装配式轭架通过抗震测试，易于维护和安装执行机构。

(7) 压盖 – 两件式，自调节压盖，避免被弹出。

(8) 整体后座 – 硬面，使用寿命最长。

(9) 阀瓣 – 弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。

(10) 整体止动 – 整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。

（浙江扬修自控设备有限公司出品）
