扬修电动执行器的基础知识讲解

作者:浙江扬修 发布日期:2020/8/13 13:43:03 关注次数:

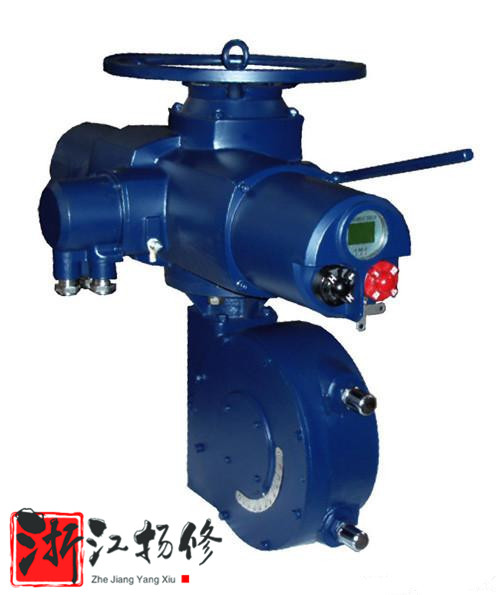

扬修电动执行器(又称为电动执行机构

  英文名称:Electronic Actuator

  应用于各种工业自动化过程控制环节。

  行业标准:JB/T-8219-1999

  角行程电动执行器按照运动方式分为:角行程、直行程和多转式

  角行程和直行程执行器大部分是在多转式的基础之上改造而来的:以多转式为基础,配以蜗轮蜗杆二级减速箱组成0~90°角行程电动执行机构;配以丝杆部件组成直行程电动执行机构

  角行程:0~90°角行程,用于控制球阀、旋塞阀、蝶阀和百叶阀之类的角行程阀门;

  多回转电动执行器多转式:需要运行超过360°才能实现阀门的启闭,主要用于截止阀、管夹阀和隔膜阀;

  直行程:输出的是力,产生的是位移,主要用于闸阀和滑板阀。

  常用于配套各种阀门构成电动阀门或者电动调节阀(例如:闸阀、调节阀、单座阀等直线运动的阀门)

  以AC交流电或DC直流电为驱动能源;根据动作方式分为两大类(电动开关型和电动调节型)

  优点是能源取用方便,信号传输速度快,传输距离远,便于集中控制,灵敏度和精度较高,与电动调节仪表配合方便,安装接线简单。

  缺点是结构复杂,平均故障率高于气动执行机构,适用于防爆要求不高,气源缺乏的场所。

电动执行器工作原理

  电动执行器有五种类型:直行程电动执行器、角行程电动执行器、电动调节阀、PID电动调节执行器和电磁阀。前四种属于DDZ型。下面简要介绍一下直行程电动执行器和角行程电动执行器。

  直行程与角行程电动执行器的作用是接收调节器或其它仪表送来的0~10,4~20毫安或1~5伏电压的标准值流电信号,经执行器后变成位移推力或转角力矩,以操作开关、阀门等,完成自动调节的任务。这两种执行器以前都是由伺服放大器与执行机构两大部分组成的。现在有机电一体智能化的结构,它们的结构、工作原理和使用方法都是相似的,区别仅在于,一个输出位移(推力),一个输出转角(力矩)。

(浙江扬修自控设备有限公司出品)
