简单（浙江扬修自控设备有限公司）的介绍下气动法兰球阀的结构与工作原理
气动法兰球阀工作原理：
气动法兰球阀具有开关速度快，流通能力大，密封性能好等特点，是由法兰式球阀与气动执行器连接组成，根据作用形式不同可分为开关型和调节型两种。法兰气动球阀打开时，阀体通道和连接管径形成一个通口，介质可毫无阻力的流过，除了用于油品、气体、液体等介质外，还适宜控制污水和含有纤维性杂质的介质。气动法兰式球阀装配上阀门定位器输入4-20mA的模拟量信号，可对球阀的阀芯开度进行0-90度的任意控制，从而达到介质流量、温度、压力等参数的比例式调节。
气动法兰球阀优点：
1，根据工况需要气动法兰式球阀可分为软密封（-30～180℃）和硬密封（-40～450℃）两种密封结构，以便在不同介质、不同温度及不同压力的场所中合理使用。
2，气动法兰球阀动力源采用的是气体，不会存在与火花接触，理论上有防爆功能，相对来说比较安全。并且如果漏气的话，气体可以直接排出，对环境没有污染，同时具有较高的安全性。
3，从阀门口径角度来说，由于扭矩力的原因，手动球阀一般只能配置口径在DN300以下的球阀，而气动法兰球阀可配置的口径较广，不仅可配置小口径球阀，也可配置口径大的球阀，气动球阀目前最高可达到DN1200口径。
气动法兰球阀可选配件： 三联件：可对气源稳压、过滤、气缸加润滑油 回讯器：也叫限位开关，远程反馈开关信号(可选防爆) 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆) 定位器：输入4～20mA信号,实现阀门调节功能 手动机构：手操机构，可实现手动开或关阀 调节型附件：电气定位器、气动定位器、电气转换器。 切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

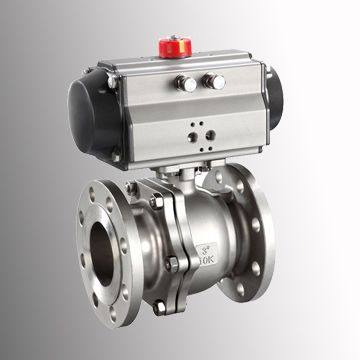

|  气动法兰球阀图 |
气动法兰球阀参数说明：
| 公称通径 | DN15～DN300(mm) |
| 公称压力 | PN1.6、2.5、4.0、6.4、10.0 MPa |
| 连接方式 | 法兰式连接 |
| 驱动形式 | 压缩空气4-7bar（可带手动装置） |
| 温度范围 | 软密封:-30～180℃；硬密封:-40～450℃ |
| 动作范围 | 0～90° |
| 阀体材料 | 碳钢、不锈钢304、316、316L |
| 适用介质 | 水、蒸汽、液体、油品、腐蚀性介质等 |
| 控制方式 | 开关切断式，调节型（定位器4-20mA模拟信号） |
| 作用形式 | 单作用弹簧复位（常开型，常闭型），双作用（气开气关） |
