气动卫生级蝶阀工作原理：
气动卫生级蝶阀启闭件为蝶板，通过气动执行器驱动，带动阀杆旋转90度达到开关作用，内外抛光使其具备卫生级条件符合食品安全级别的一种阀门。钢件均由食品级不锈钢制作，密封材质为食品橡胶，卫生质量高，按照连接方式不同，可分为外螺纹、卡箍、对焊、三片式焊接等多种形式。卫生级气动蝶阀内外用高档抛光设备处理，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染，广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
 气动卫生级卡箍蝶阀 |
气动卫生级外螺纹蝶阀 |
气动卫生级对焊蝶阀 |
气动卫生级蝶阀常用于对卫生等级要求很高的场所，可以满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道，还非常适用于蒸汽及其它就地清洗的需要。
气动卫生级蝶阀参数：
| 公称通径 | DN50～DN108(MM) |
| 公称压力 | PN0.6、1.0、1.6MPa |
| 连接方式 | 外螺纹、三片式焊接、卡箍、对焊 |
| 驱动形式 | 气动控制（气源驱动,压缩空气4～7bar） |
| 适用温度 | －20℃～180℃ |
| 动作范围 | 0～90° |
| 密封材质 | 丁晴橡胶(X)、氟橡胶(FKM)、三元乙丙橡胶(E) |
| 阀体材质 | 不锈钢 |
| 作用方式 | 单作用（常开,常闭）、双作用（气开,气关） |
| 控制形式 | 开关型（开关两位控制）、调节型（定位器4-20mA模拟量控制） |

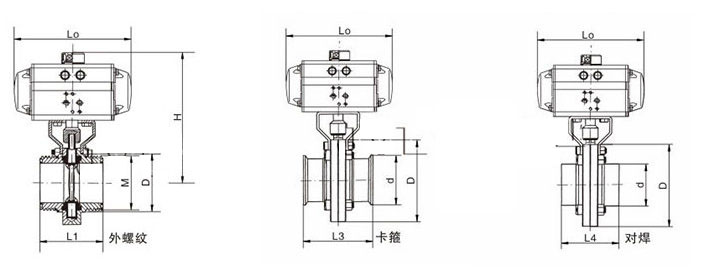

气动卫生级蝶阀结构图：
| 驱动方法 | 压缩空气(可带手轮) |
| 供气压力 | 0.4-0.7mpa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL) |
| 可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
